Hifi audio demoruimte bij iEar akoestisch geoptimaliseerd

Wat was de wens van de klant?

Het doel was om de bestaande demoruimte bij iEar Amsterdam geschikt te maken om alle soorten en formaten speakers beter te kunnen demonstreren en om de nuances en verschillen in de kwaliteit van de apparatuur goed te kunnen laten horen. In de demoruimte moest alle soorten muziek voor allerlei klanten met hun muzieksmaak, goed tot z'n recht komen.

Extra aandachtspunten bij dit project

Voor ons een mooie uitdaging om de akoestiek van deze demoruimte geschikt te maken voor alle soorten apparatuur en muzieksmaken.

Direct zagen we enkele aandachtspunten:

• het is een demoruimte, waarbij allerlei apparatuur snel gewisseld moeten worden

• de demoruimte is in een bestaand, oud gehorig pand

• door het raam in de linkerhoek is het een asymmetrische ruimte

• de akoestische aanpassingen moeten niet teveel de aandacht trekken; het gaat om de apparatuur

Hoe hebben we het aangepakt?

De volgende stappen zijn onderdeel van onze vaste werkwijze bij nieuwe hifi ruimtes en thuisbioscopen.

Akoestisch advies en inrichtingsvoorstel

Akoestische nulmeting

De huidige akoestiek hebben we eerst gemeten met een RT60 meting. Hiermee stellen we objectief vast hoe het met de akoestiek van de ruimte gesteld is, alvorens we iets gaan veranderen. In de grafiek, verder op deze pagina, zijn de meetresultaten van de nulmeting te zien als rode lijn.

Berekening wat er nodig is

Met het door ons ontwikkelde Sonnio systeem kunnen we ook voor deze demoruimte berekenen wat er aan akoestische aanpassingen nodig is om van de huidige akoestiek naar de gewenste, ideale, akoestiek te komen. Hierbij volgen wij ons bewezen akoestiekmodel.

Interieurontwerp

Via de Esperio Planner laten we zien waar de akoestische panelen moeten komen.

Toegepaste producten

Voorwand en zijwanden

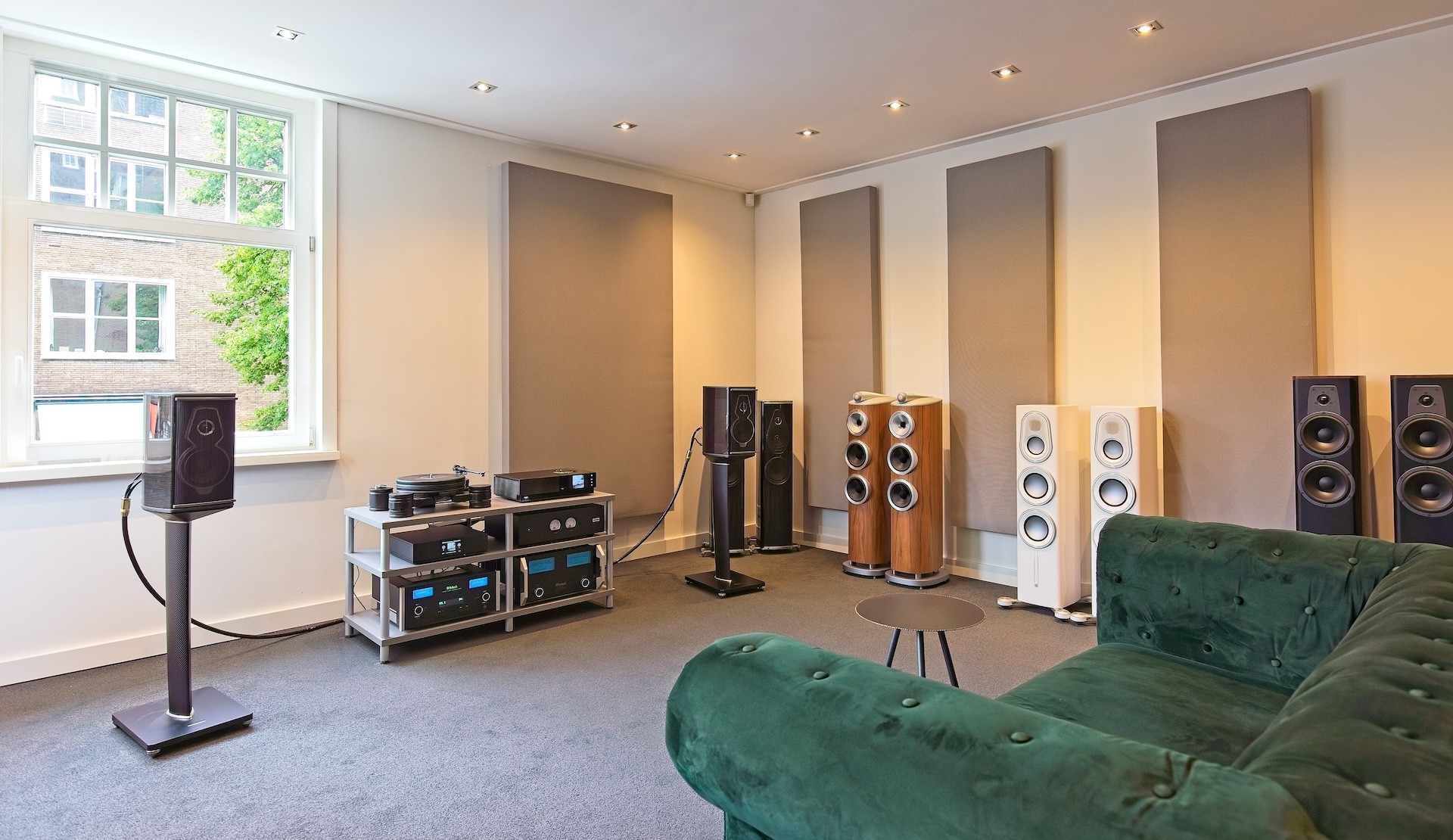

Omdat het hier een demoruimte betreft, staan er vaak niet gebruikte speakers langs de wanden. Ook is er een vaste opstelling om draaitafels te demonstreren en het vaste raam linksvoor. Hierdoor is de beschikbare ruimte voor de benodigde akoestische panelen beperkt.

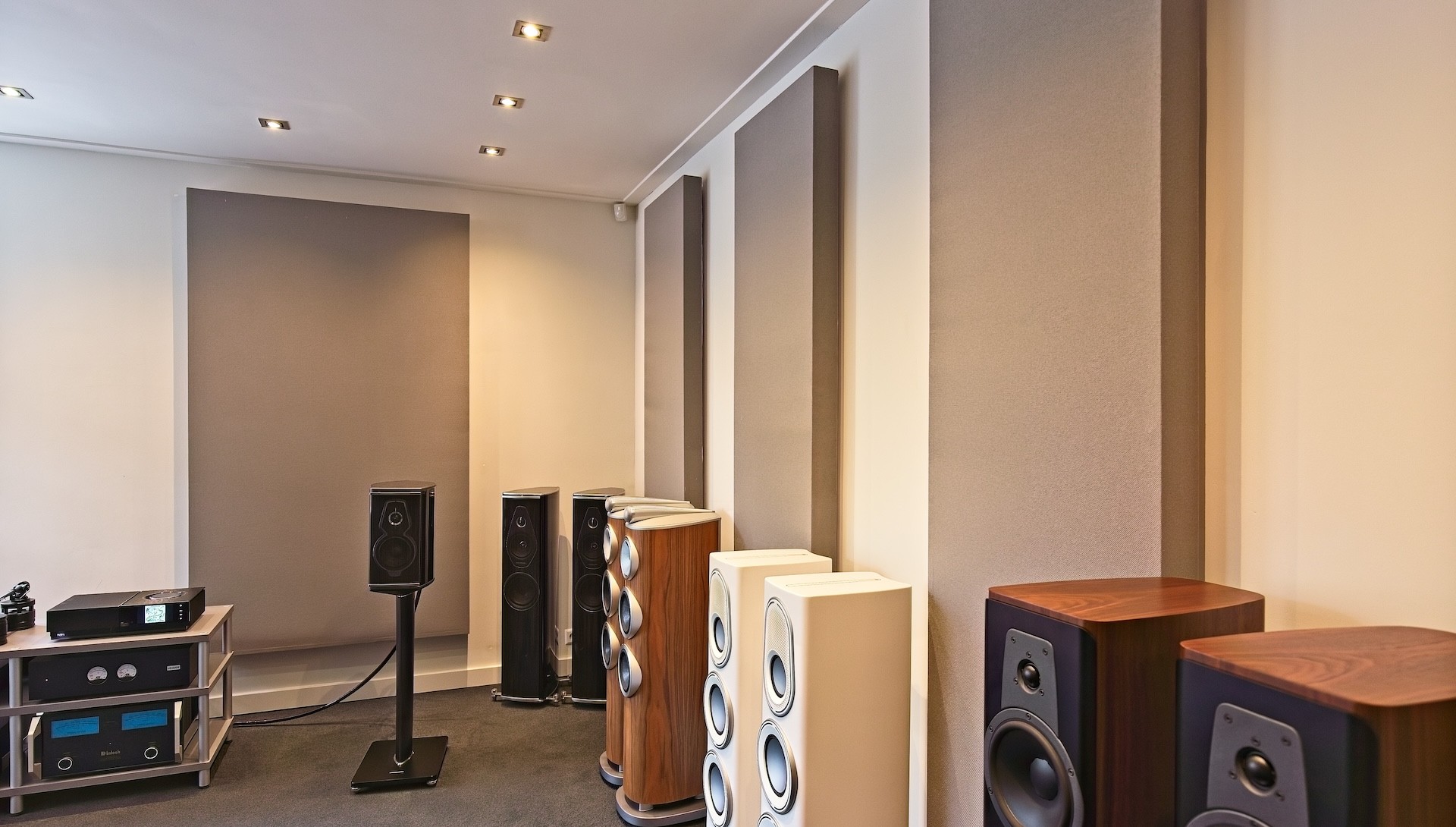

Aan de voor- en zijwanden zijn hier Esperio PanelAbsorbers toegepast. De berekeningen gaven aan dat in deze ruimte een dikte van 8 cm gewenst is. Naar de wens van iEar zijn deze panelen gestoffeerd met een neutrale kleur akoestische bekledingsstof.

Achterwand

In deze ruimte is de achterwand bepalend voor de kwaliteit van de geluidsweergave.

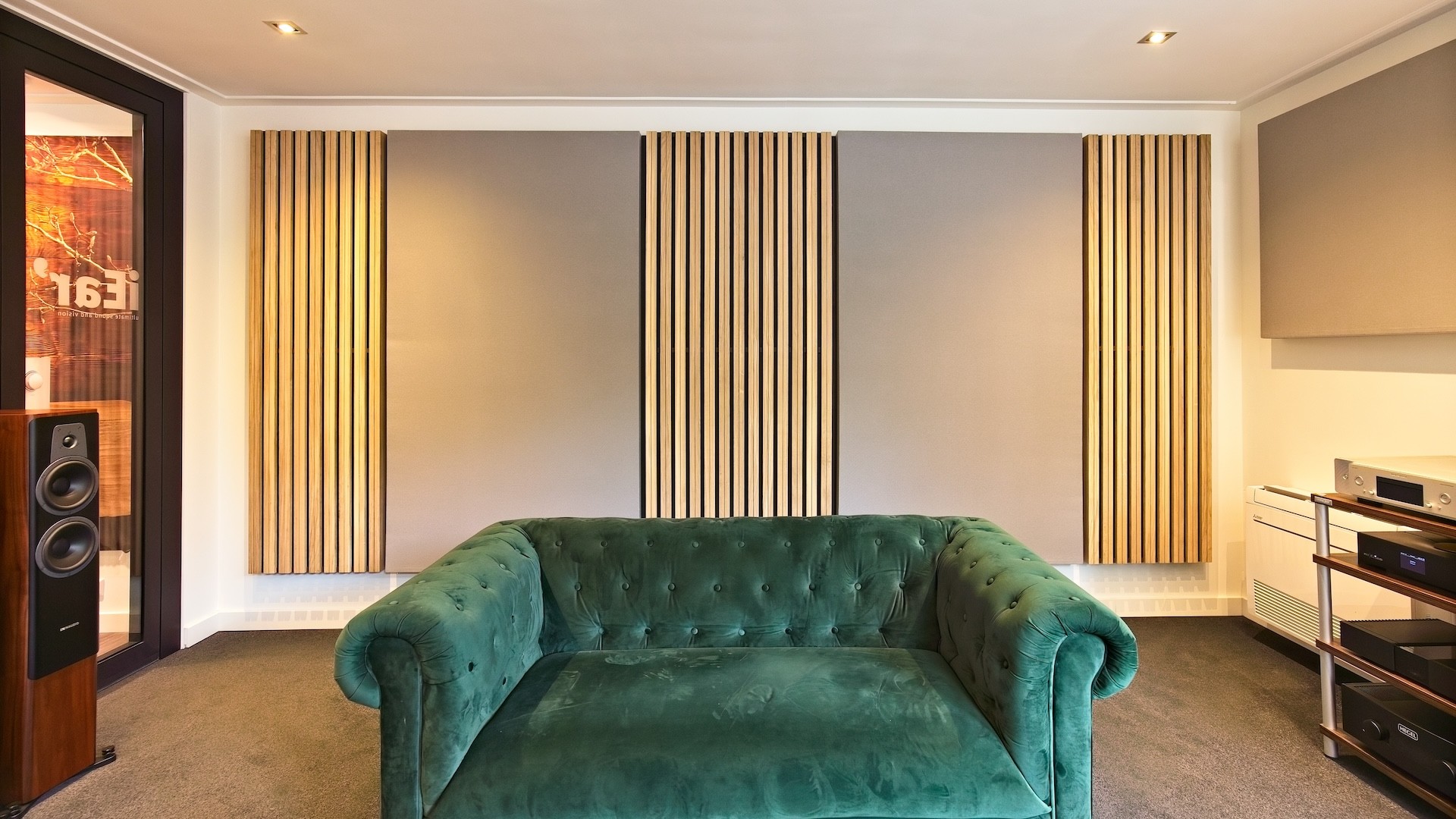

Voor de achterwand hebben we een wandelement samengesteld uit een combinatie van drie Esperio PanelDiffusers en twee Esperio PanelAbsorbers.

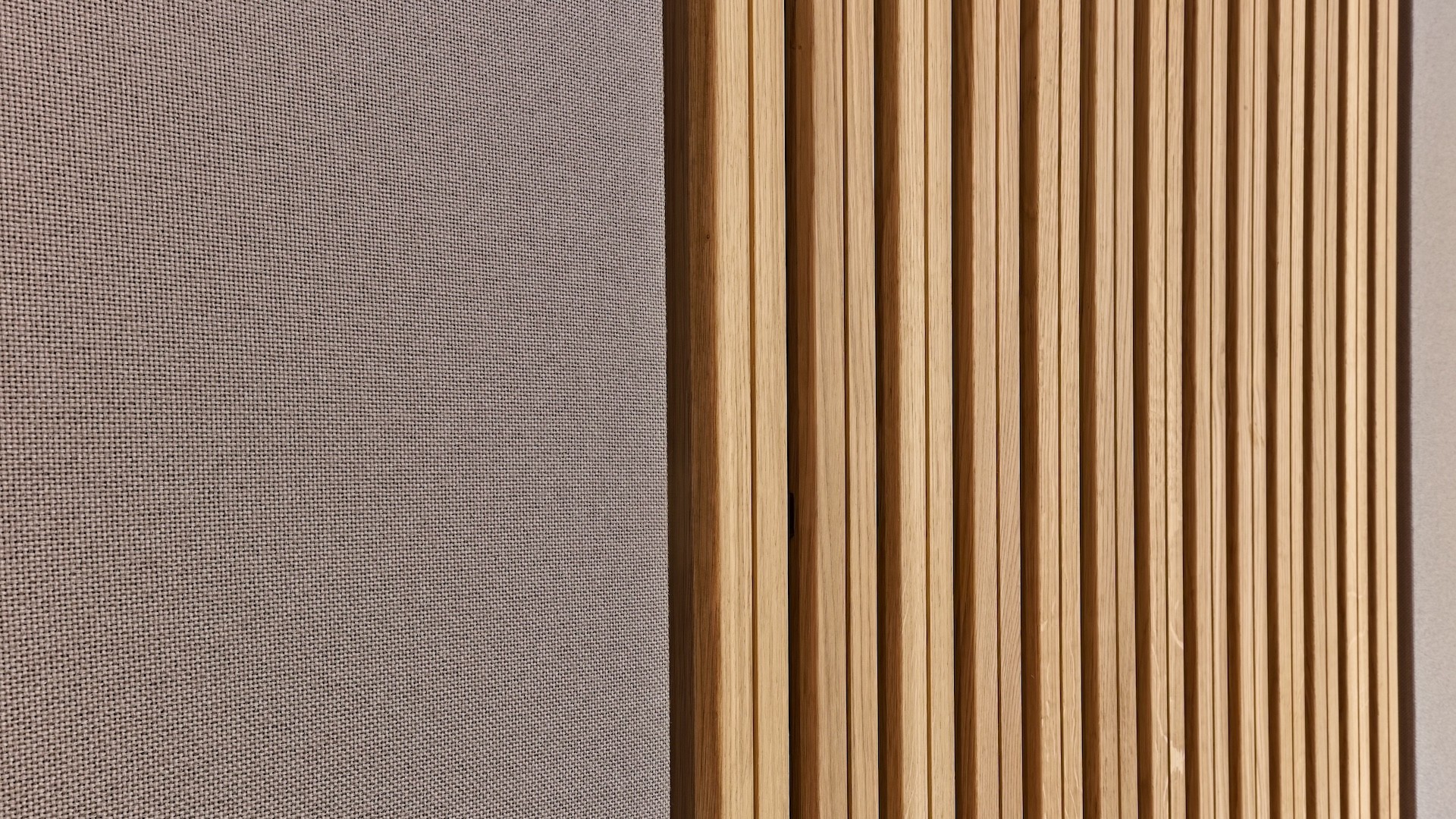

De drie Esperio PanelDiffusers verminderen directe reflecties, zorgen voor extra ruimtelijkheid en voorkomen een overgedempte, levenloos klinkende ruimte.

Alle panelen zijn even hoog en dik. Voor de ophangconstructie van dit wandelement is het Esperio Voorzetwandsysteem gebruikt. In dit wandsysteem is, achter de panelen, extra 4 cm dik P20 akoestisch absorptiemateriaal onzichtbaar verwerkt. De combinatie draagt bij aan droge, diepe basweergave door vermindering van de nagalmtijd van de lage frequenties.

Akoestische meting

Na de montage voeren wij altijd een akoestische RT60 controlemeting uit. Hiermee kunnen we de nieuwe akoestiek en de samenwerking tussen apparatuur en de ruimte exact vaststellen. Waar nodig ook de optimale zitpositie bepalen.

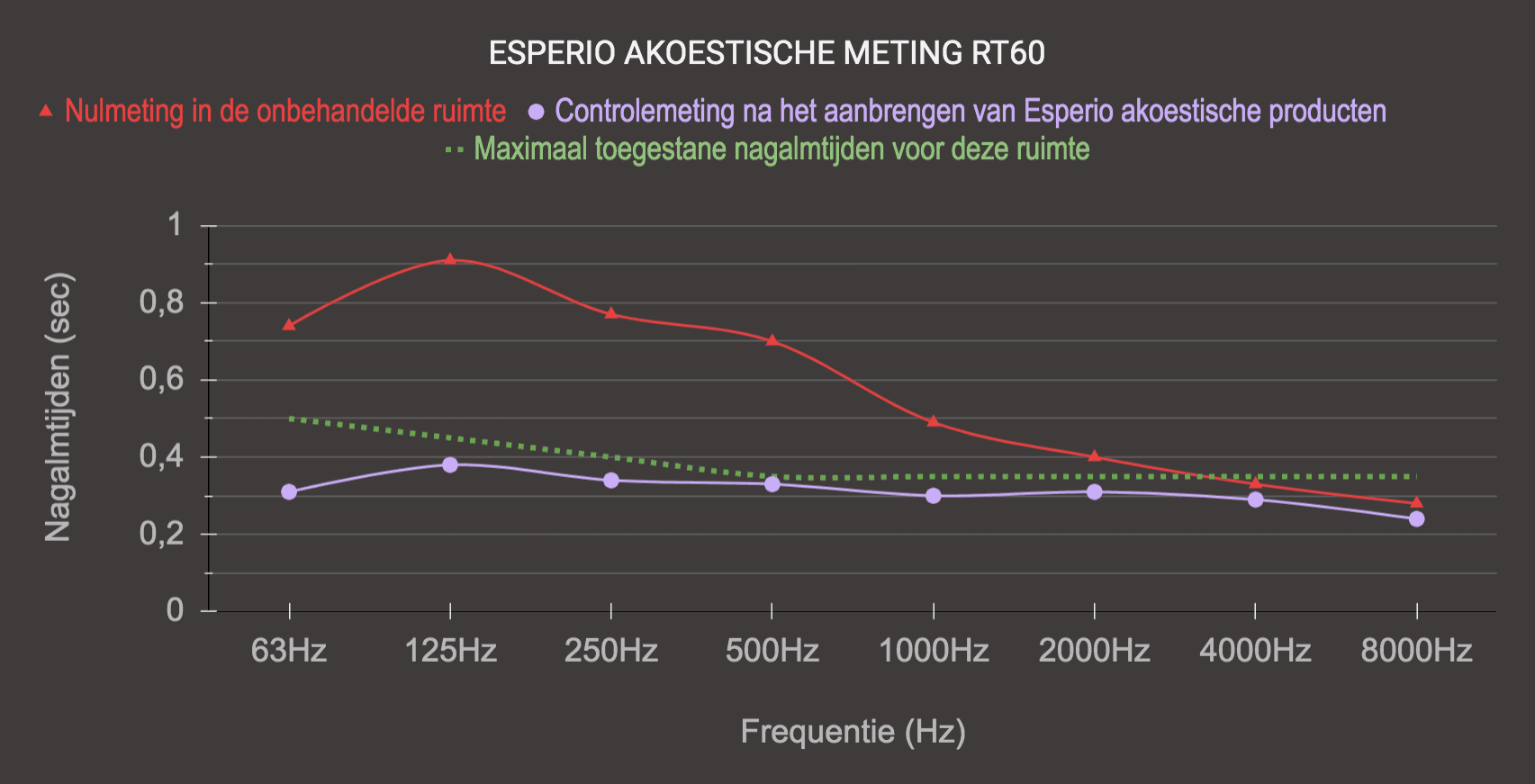

Resultaat van de akoestische nulmeting (rode lijn, gemeten in de onbehandelde ruimte) en de controlemeting (paarse lijn) in de nieuw ingerichte hifi demoruimte. Het resultaat laat een fraai gelijkmatig verloop zien voor optimale audioweergave, onder de maximaal toegestane waarden (groene lijn). Ook de verhouding tussen de lage- en midden en hoge tonen is nu optimaal.

Kijken en luisteren

Uiteindelijk gaat het om de beleving! Dus bij elk project gaan we er graag even voor zitten om, samen met de opdrachtgever, te kijken en luisteren hoe je het beeld (bij een home cinema) en het geluid (bij een home cinema en hifi audioruimte) ervaart.
Bij een hifi luisterruimte gebruiken wij een eigen playlist die alles uit de ruimte, apparatuur en akoestiek haalt.

Wat is het resultaat?

De balans tussen wat er uit de speakers komt en wat de ruimte er aan ongewenste effecten aan toevoegt is nu veel beter.

Het is nu een rustige weergave, waarbij ook het te dominante laag dat bij sommige speakers ontstond, verdwenen is. Er zijn meer diepere droge bassen hoorbaar en er is meer ruimtelijkheid (door de diffusers). Ook de weergave van lage, midden en hoge frequenties is nu veel beter in balans (dit laat ook de grafiek zien: de paarse lijn versus de rode lijn). Hierdoor komen grote en kleine speakers en allerlei muzieksoorten goed tot hun recht.

Bijkomend effect van de nieuwe akoestiek is dat de geluiden van buiten, de drukke Beethovenstraat, nu minder in de hifi audio ruimte als storend te horen zijn.

Wat vind de klant ervan?

"Nu heeft ieder onderdeel van de muziek de juiste plek. Je kunt rustig en ontspannen luisteren en je hoeft niet meer door storende onderdelen van het geluid heen te luisteren. Het hangt mooi en klinkt fantastisch; ben er heel blij mee!"

Donny van Sas, manager iEar Amsterdam
