Home Cinema met focus

Oorspronkelijke situatie

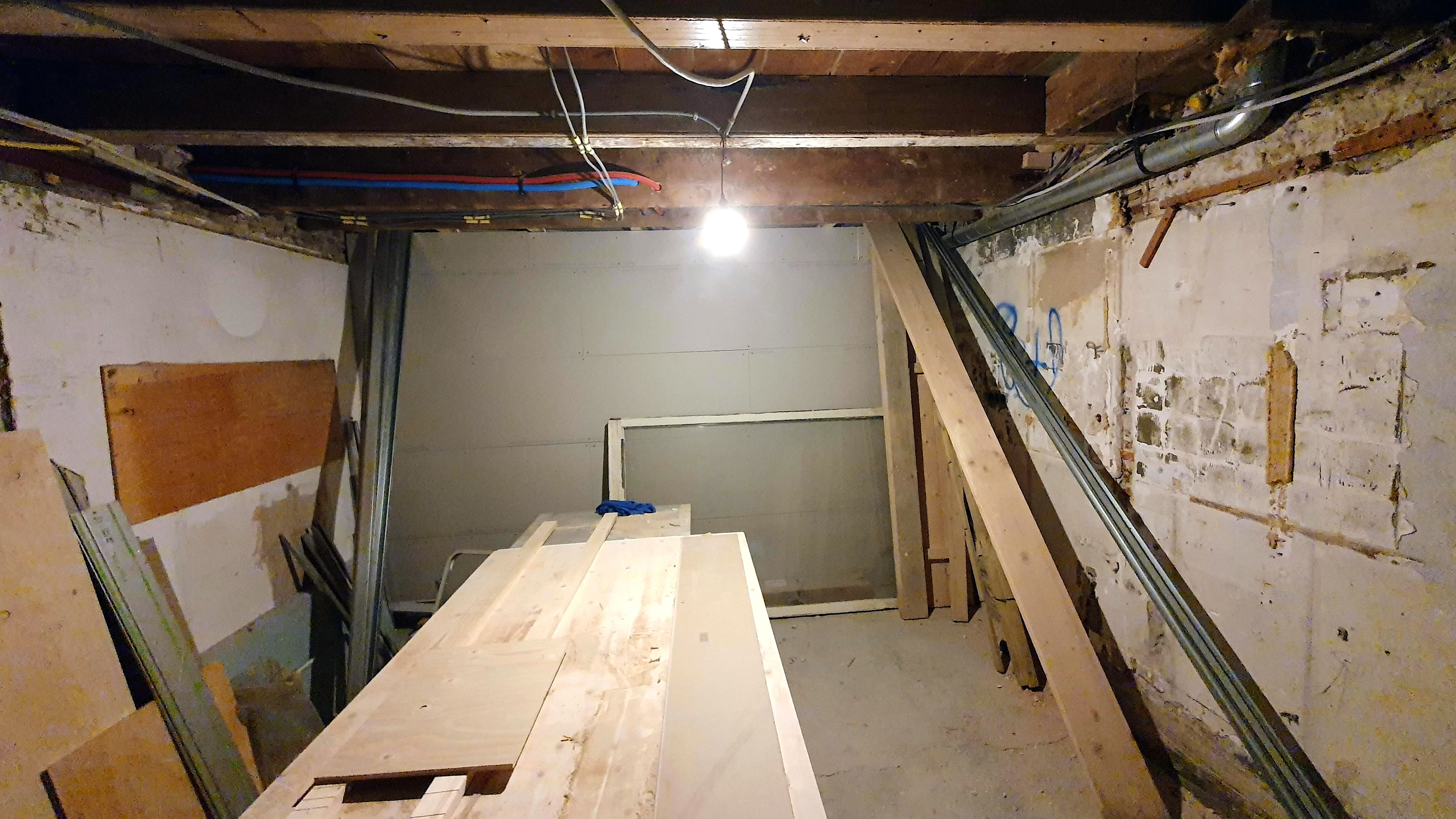

Deze ruimte in het 19e eeuwse pand is gereserveerd om er de home cinema te realiseren. De wanden en het plafond zijn hier nog in oorspronkelijke staat.

Zoals de ruimte er uitzag, voor de bouw van de home cinema.

Omdat er hier gewerkt gaat worden met het Esperio voorzetwandsysteem, hoeven de wanden, mits bouwkundig in orde, niet eerst afgewerkt te worden. Het voorzetwandsysteem biedt, naast ruimteakoestiek, ook warmte-isolatie.

Ontwerp

Zoals gebruikelijk bij dergelijke projecten is er eerst een akoestisch ontwerp gemaakt. Hierop is te zien hoe de wanden worden samengesteld en welke akoestische elementen waar komen.Op basis hiervan zijn de interieurkleuren en -stijl bepaald. Gekozen is voor de Esperio Metropolitan Style.

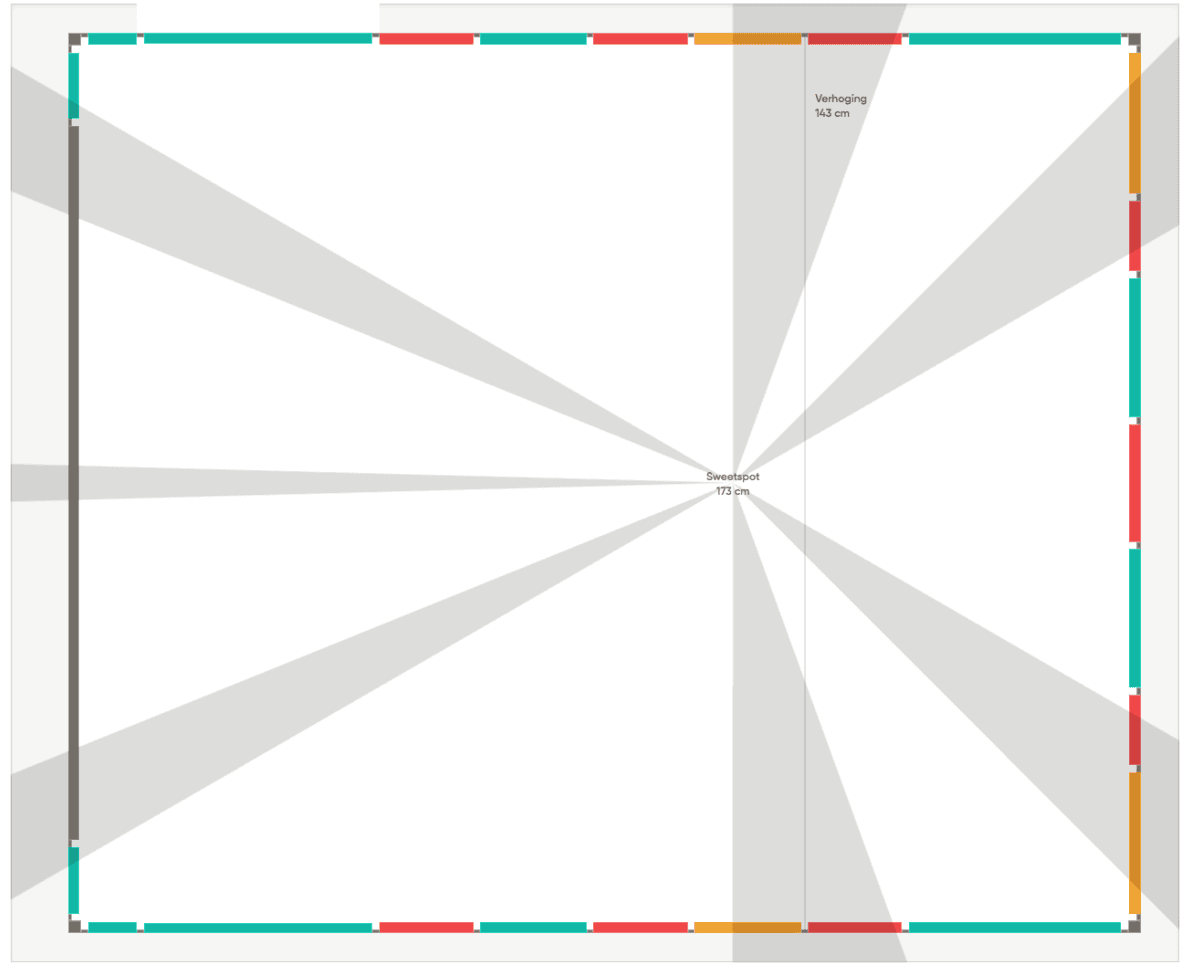

Het Esperio akoestisch ontwerp, gekozen hierbij is voor akoestiek op Silver niveau, gecombineerd met een Esperio VarioDiffuser akoestisch plafond.

Bouw

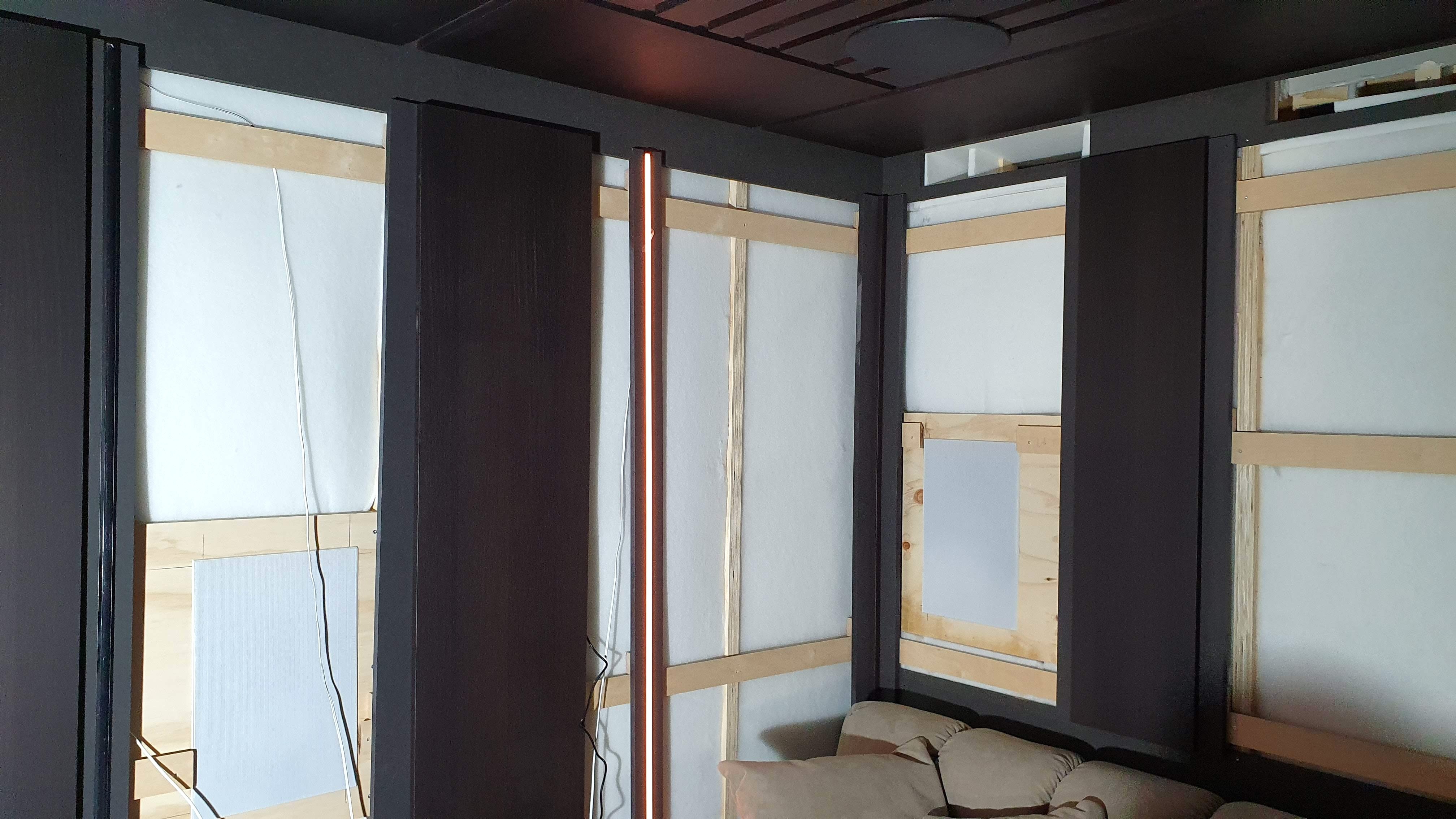

Hierna is de constructie van de wanden en het plafond gemaakt. Op onderstaande foto is te zien dan het witte akoestisch absorptiemateriaal al in de wanden geplaatst is. De donkere panelen zijn uitgevoerd als akoestische reflectors en daarmee ook een deel van het akoestisch ontwerp. Aan de horizontale houten keep-latten worden de wandpanelen gehangen. Dit heeft als voordeel dat ze later individueel los te halen zijn, indien gewenst. De bekabeling en verlichting wordt ook aangebracht. Boven de bank zijn in de bovenplint uitsparingen voor de luchtbehandeling te zien.

De rechter zijwand en achterwand in opbouwfase.

Kenmerk van deze home cinema is dat de techniek zo min mogelijk zichtbaar is. Zo zijn de wandspeakers in de Esperio wand verzonken en achter geluiddoorlatende panelen geplaatst. Deze panelen hebben hetzelfde uiterlijk als de geluidsabsorberende panelen.

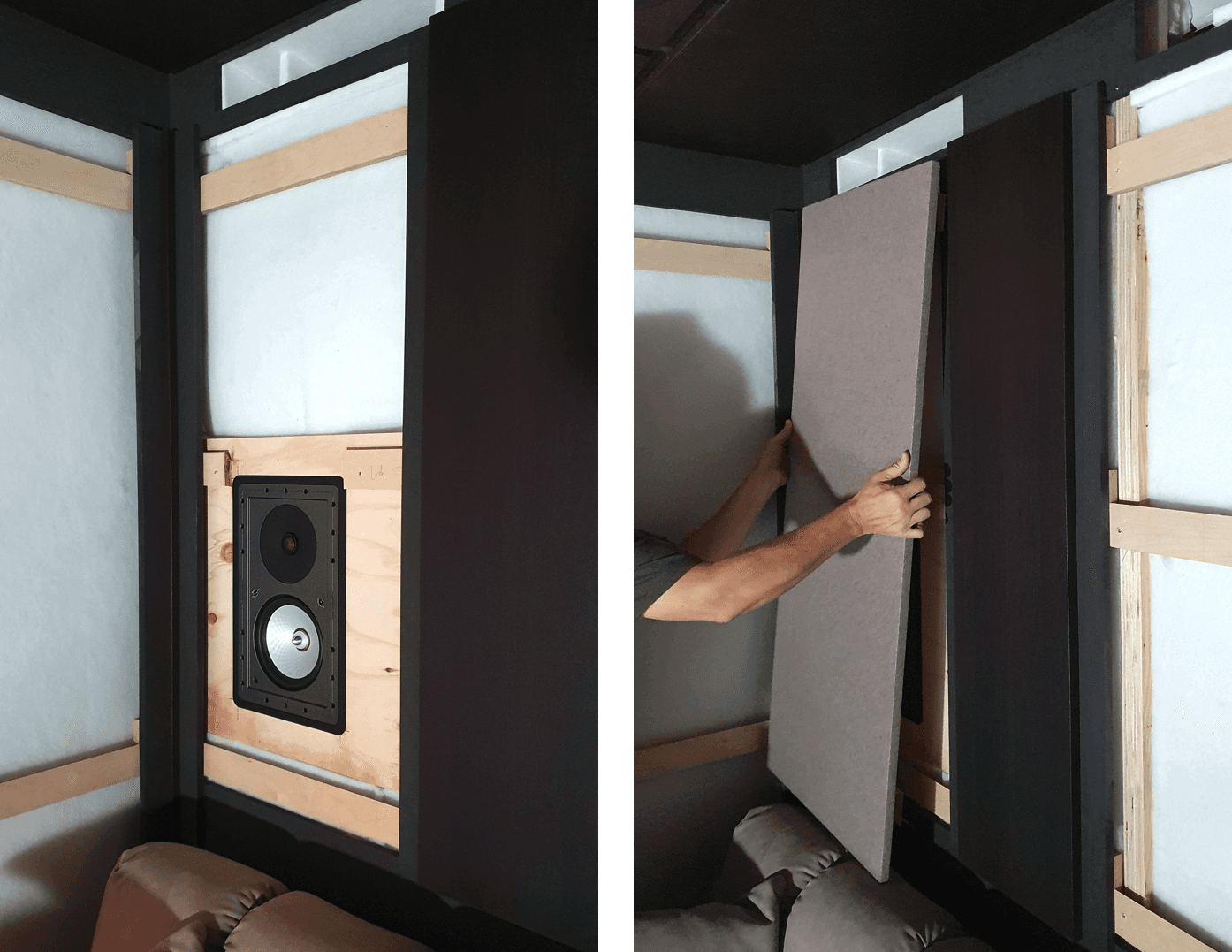

Inbouwspeaker in de Esperio wand verzonken (links) en het geluiddoorlatend paneel ervoor geplaatst (rechts).

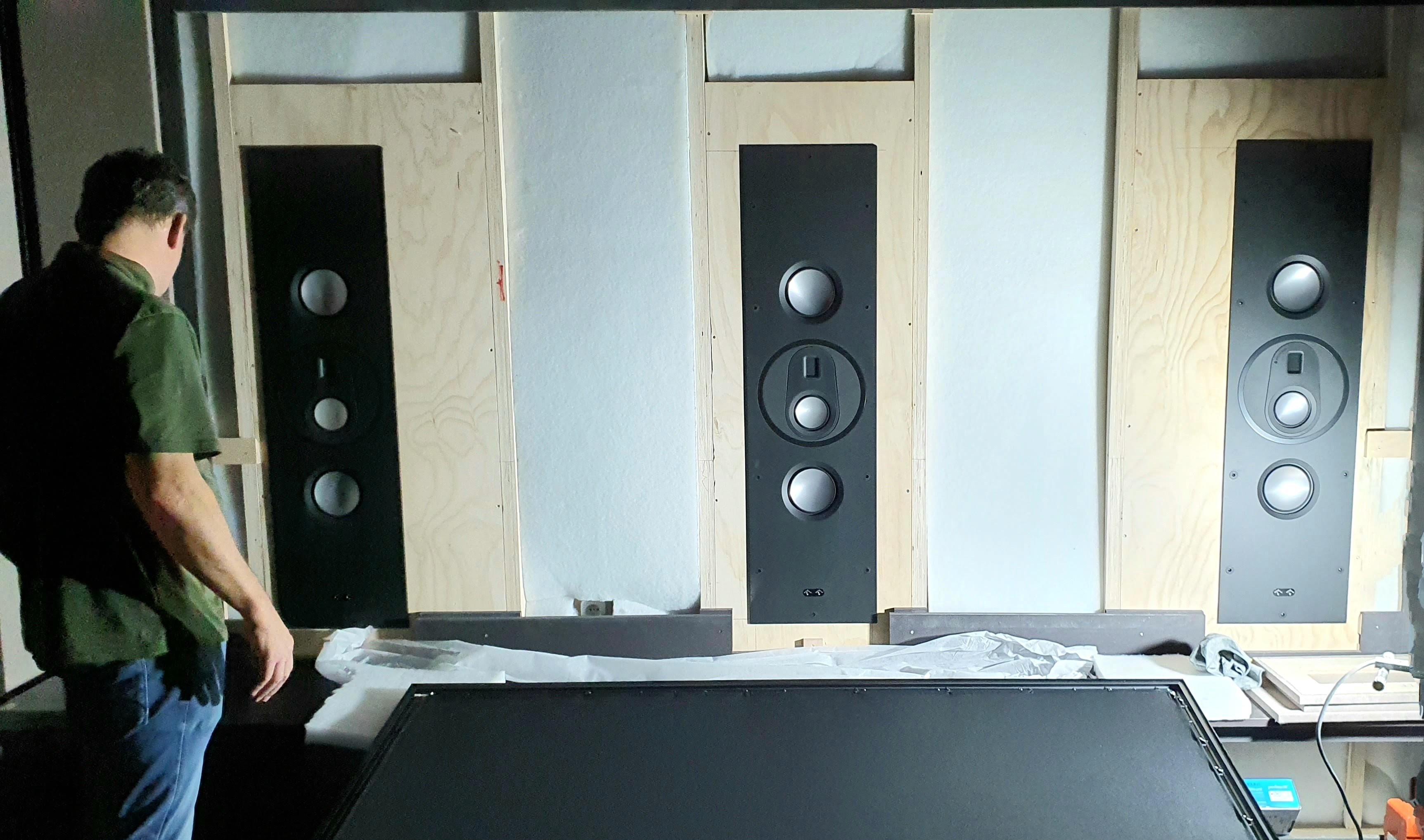

Het projectiescherm is geluiddoorlatend. De frontspeakers (links, rechts en midden) worden ook verzonken in de voorzetwand en zijn, na het plaatsen van het projectiescherm, onzichtbaar weggewerkt.

Opbouw van de voorwand, met de inbouwspeakers en het witte geluidsabsorberend materiaal. Alles komt straks onzichtbaar achter het projectiescherm.

Akoestisch ontwerp op SILVER+ niveau

Voor deze home cinema is gekozen voor het Esperio ontwerp op SILVER+ niveau: een combinatie van akoestische absorbers en akoestische reflectors aan de wand en een Esperio Variodiffuser akoestisch plafond.

Het exact berekend oppervlak aan absorbers zorgt voor de optimale akoestische nagalmtijden die bij een home cinema met surround sound horen.

De reflectors, in de voorzetwand geplaatst op strategische plekken, voorkomen dat de akoestiek daarbij te doods gaat klinken. Bij het akoestisch ontwerp is al rekening gehouden met de invloed op de akoestiek van de kamerbrede vloerbedekking en de twee zitbanken.

Het akoestisch plafond voorkomt ongewenste directe plafondreflecties van het geluid, zonder overmatige demping en met behoud van de muziek-energie. Tevens kunnen de 4 stuks Dolby Atmos plafondspeakers erin verwerkt worden.

In de voorzetwand is onzichtbaar akoestisch absorptiemateriaal verwerkt, dit zorgt ervoor dat de energie van de bassen uit de twee subwoofers in deze relatief kleine ruimte goed wordt opgevangen. Met als resultaat niet minder, maar diepe droge bassen.

Resultaat

Nadat alle verlichting en speakers zijn aangesloten, de panelen, het scherm en de projector zijn geplaatst, wordt de processor ingeregeld op de akoestiek en speaker- en luisterposities in deze ruimte.

Onderstaand de foto's van het eindresultaat.

De foto's zijn extra licht, om de details te kunnen zien. In werkelijkheid zijn de absorberende en speakerpanelen donkerder dan hier op de foto's lijkt.

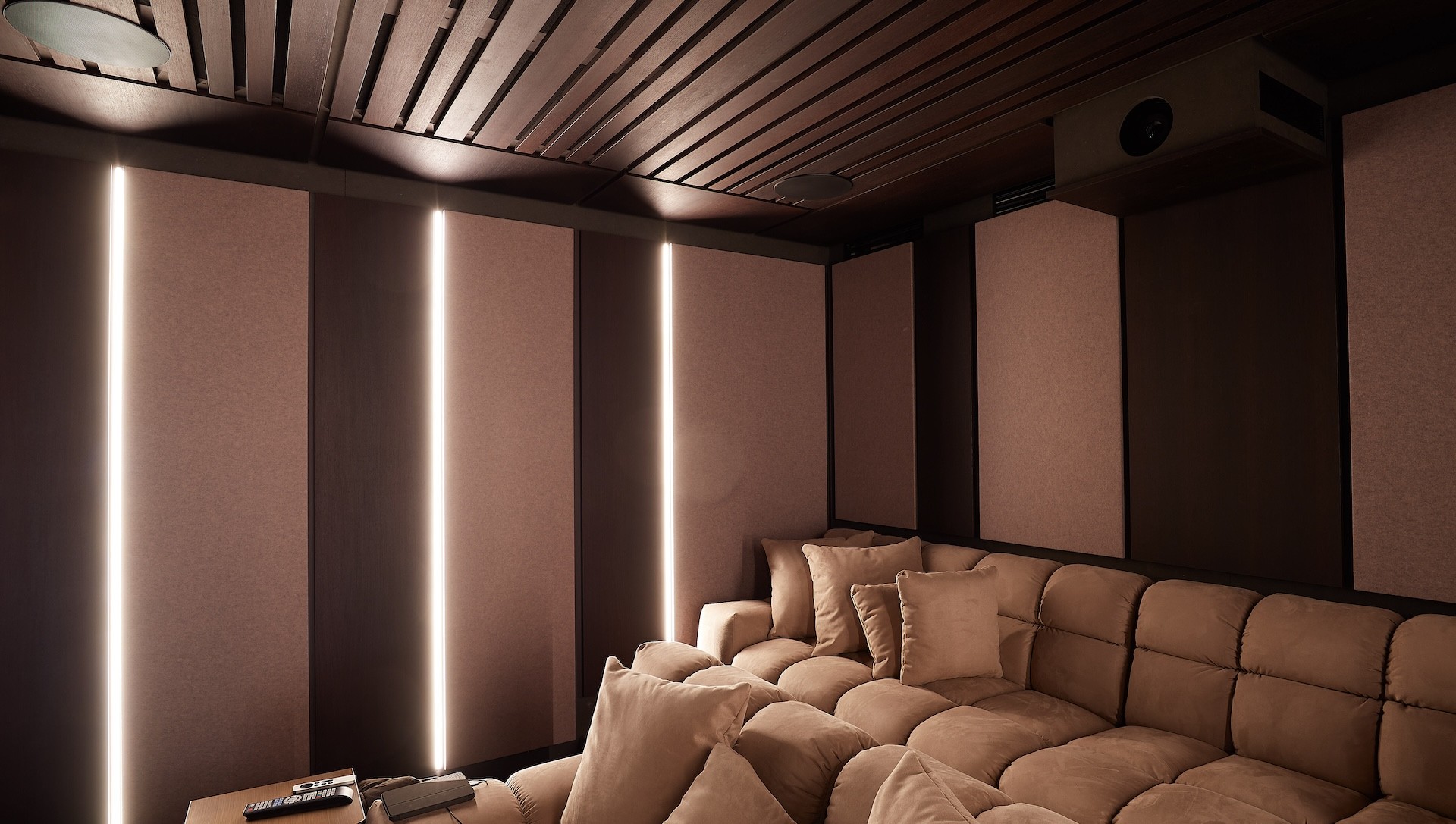

De achterste zitbank met aan de wanden de combinatie van absorberende panelen, panelen met de wandspeakers erachter en de (donker gekleurde) reflectorpanelen.

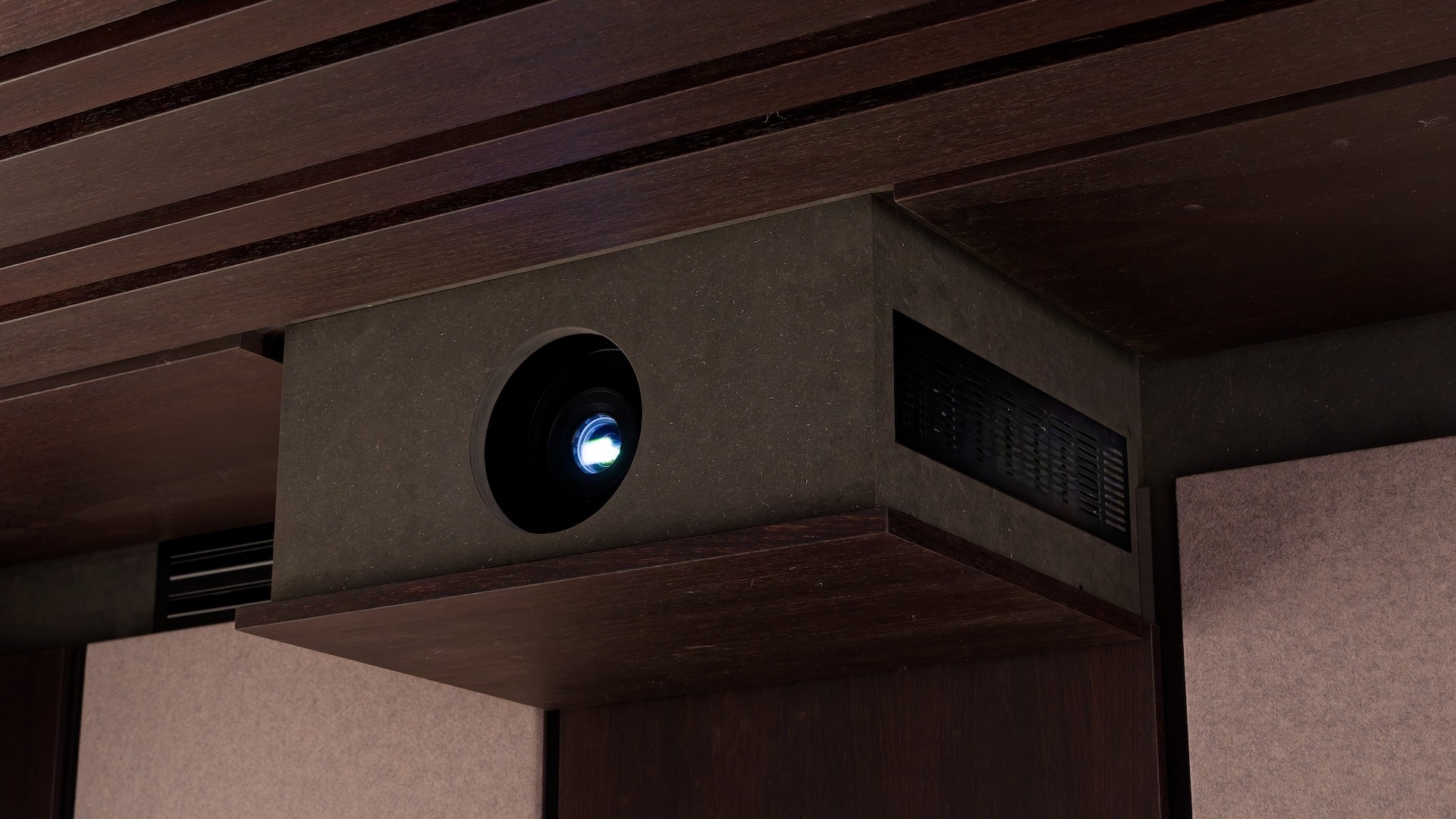

De projector is in een geluiddempende kast geplaatst, voorzien van ventilatie-openingen.

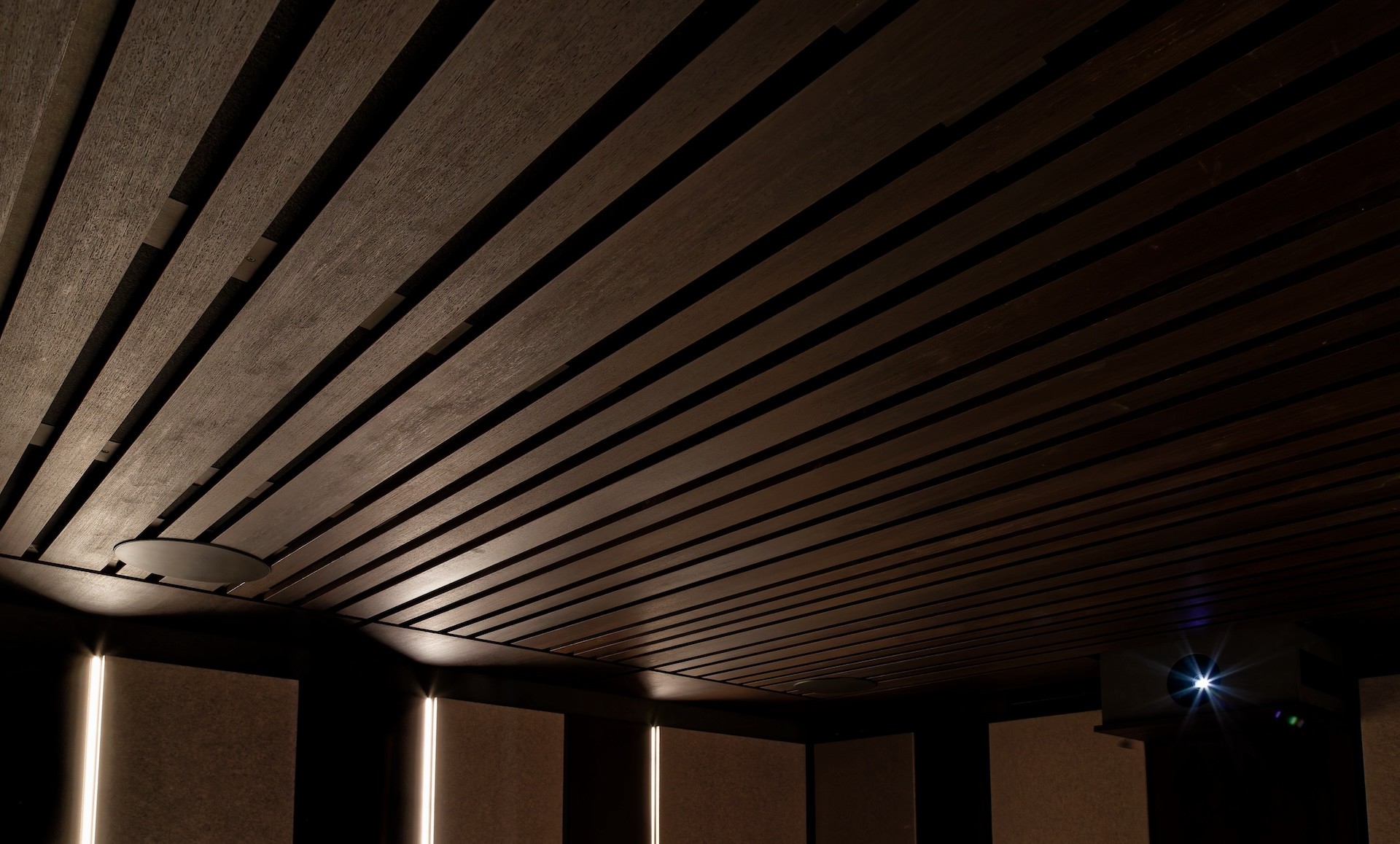

Het Esperio VarioDiffuser plafond met de Dolby Atmos plafondspeakers erin verzonken. Het akoestisch plafond is opgebouwd uit een combinatie van latten met 3 verschillende breedtes. Op de latten is 8 cm absorptiemateriaal aangebracht, dat afgestemd is op de werking van dit type plafond.

De kast onder het projectiescherm met apparatuur en subwoofers.

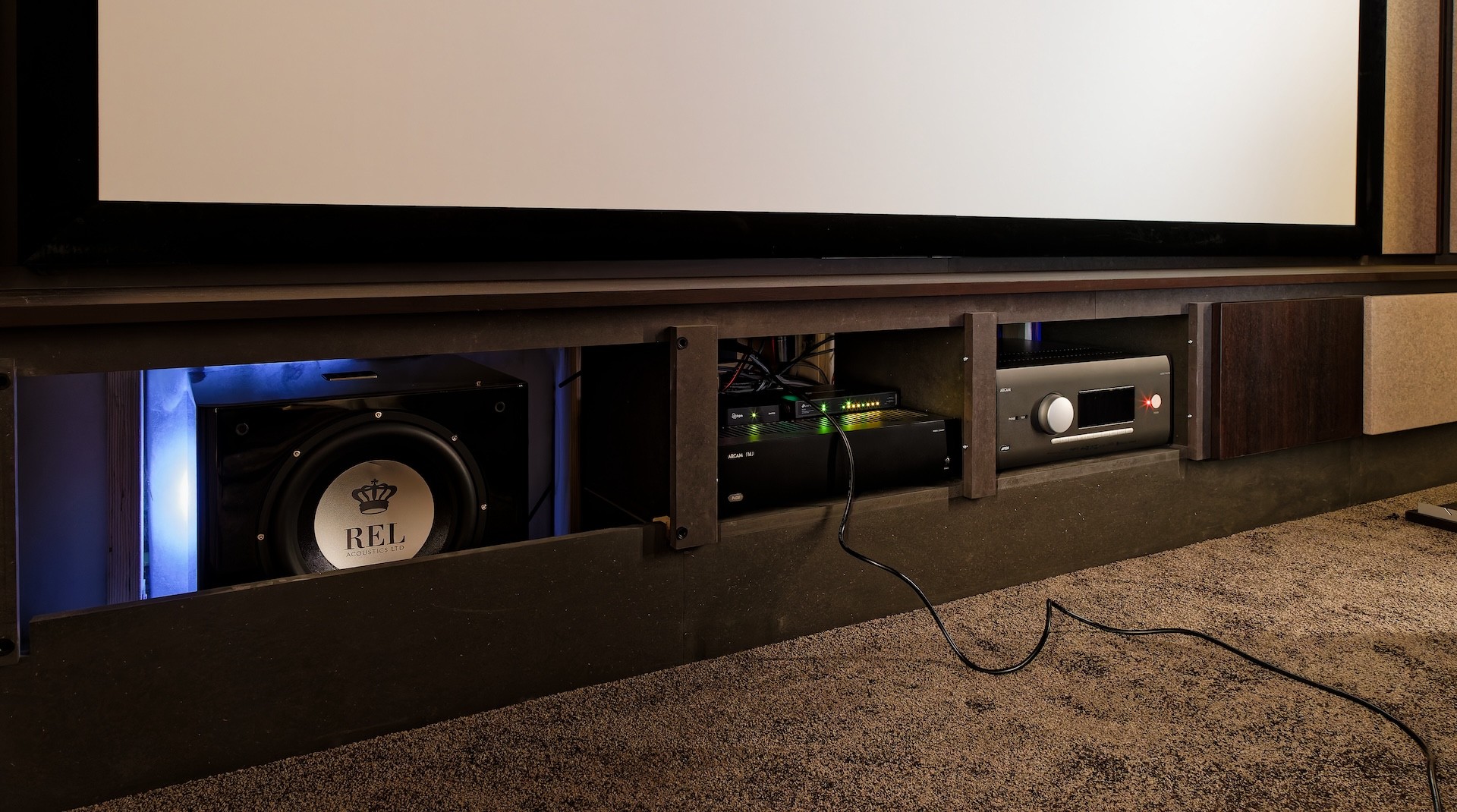

De processor, versterker en netwerkapparatuur zijn in een kast onder het scherm geplaatst. Omdat de ruimte achter het scherm 24 cm is en de kast daaronder doorloopt, is de kast in werkelijkheid 60 cm diep terwijl deze optisch 36 cm diep lijkt.

Voor de subwoofers wordt een geluiddoorlatend paneel geplaatst en voor de apparatuur passende houten panelen. Beide op de foto rechts te zien.

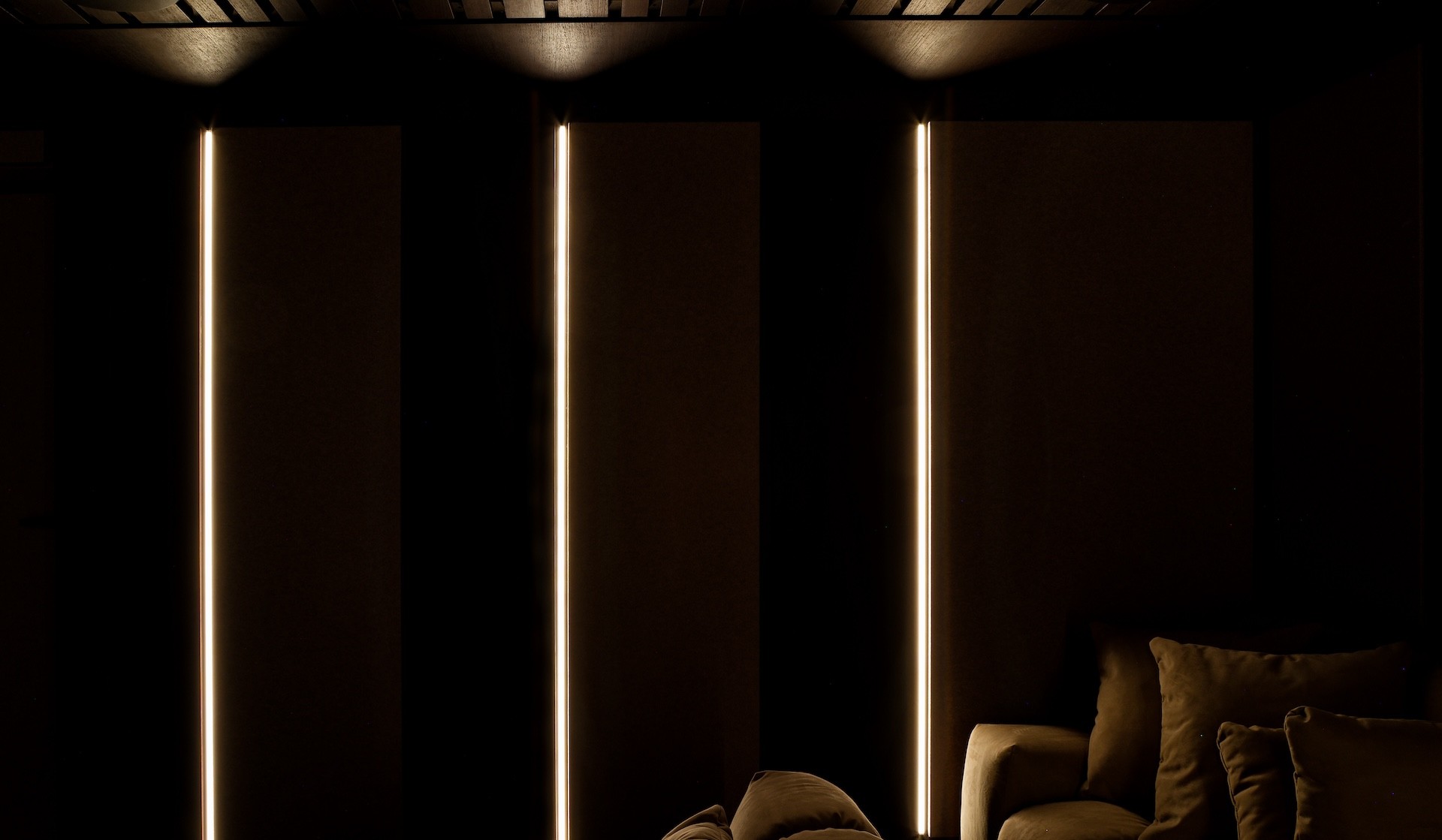

Als verlichting zijn aan iedere zijwand drie dimbare, warm-wit gekleurde ledstrips in de wand geïntegreerd. Zodra de film begint gaan deze naar wens geheel uit of worden sterk gedimd. De verticale plaatsing van het licht laat de ruimte hoger lijken.
