Zelfbouw Home Cinema met Esperio ontwerp en producten in Orinoco Style

Het zelf bouwen van een thuisbioscoop is een prima optie: je kan alles zelf bepalen en tegelijk geld besparen.

Bij een home cinema met surround sound is goede akoestiek een must. Esperio levert dit, met het bewezen succesvolle akoestisch ontwerp en de bijbehorende producten voor een home cinema en hifi ruimte.

Bekijk hier de video en lees hier de details.

Interieurstijl

Als interieurstijl is gekozen voor de Esperio Style Orinoco. Een home cinema met deze stijl is uitgevoerd in natuurlijke kleuren en is niet te donker, bijvoorbeeld bij muziekweergave.

De groene absorberende wandpanelen passen hierin goed tussen de kersenhouten reflectors en diffusers.

Akoestisch ontwerp op GOLD niveau

Wij hebben voor deze ruimte eerst een akoestisch ontwerp gemaakt, waarbij we rekening houden met de ruimte, de wensen en het budget. Ook met de extra wens van twee rijen met zitplekken, een brede loungebank vooraan en daarachter een verhogend podest met een tweede bank. Uiteraard moest het overal in deze relatief kleine ruimte goed gaan klinken.

Met de juiste akoestiek zorgen we dat alle filmgeluiden, van finesses tot explosies, goed tot hun recht komen, inclusief muziek van concertregistraties. Daarnaast kunnen we een kleine ruimte groter laten kinken, als natuurlijke ruimtelijke ondersteuning van de surround weergave.

De eigenaar heeft gekozen voor het Esperio ontwerp op GOLD niveau: een combinatie van akoestische absorbers, diffusers en reflectors. Samen zorgen ze voor een optimale geluidsbelevenis, ook in een kleine ruimte.

Esperio voorzetwandsysteem

Er is gekozen voor het Esperio voorzetwandsysteem. Hiermee bouw je een nieuw interieur in de bestaande ruimte, dat is samengesteld uit Esperio wandpanelen die op een er achterliggende draagconstructie zijn gehangen. Achter de wandpanelen panelen is in de hele wand extra 8-12 cm absorptie geplaatst.

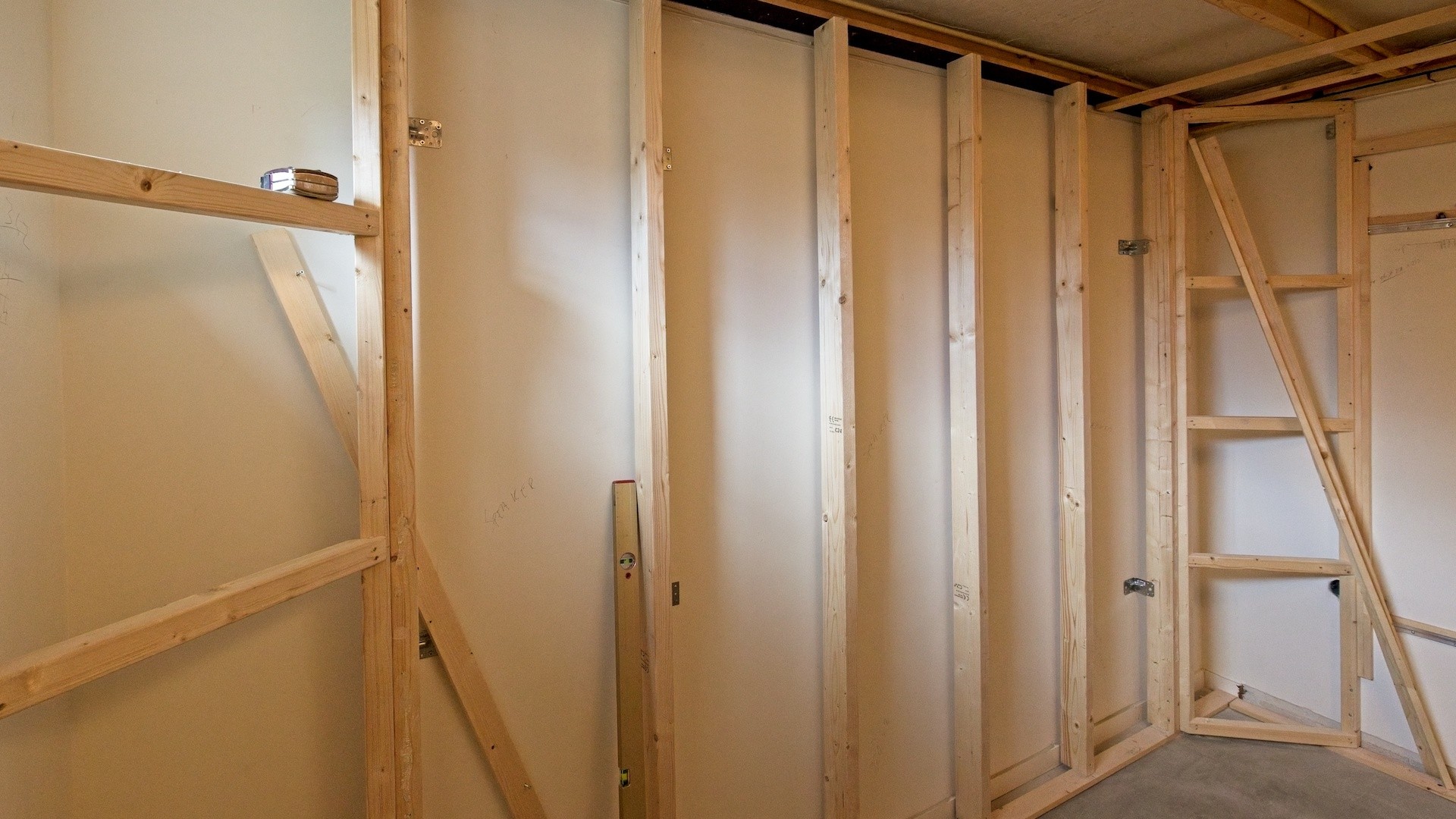

De akoestische panelen hangen aan een lattenconstructie. Hierdoor zijn ze eventueel afzonderlijk te verwijderen en is er ruimte achter de panelen voor de noodzakelijke extra demping van overtollige lage tonen (hierdoor ontstaat een fraai, droog en diep laag). De dikte en samenstelling van het "onzichtbare" dempingsmateriaal achter de panelen hebben wij berekend en afgestemd op de grootte van de ruimte, de apparatuur en zitpositie. Het dempingsmateriaal hebben wij geleverd, wat door de eigenaar verder verwerkt is in de wanden.

Esperio akoestische producten

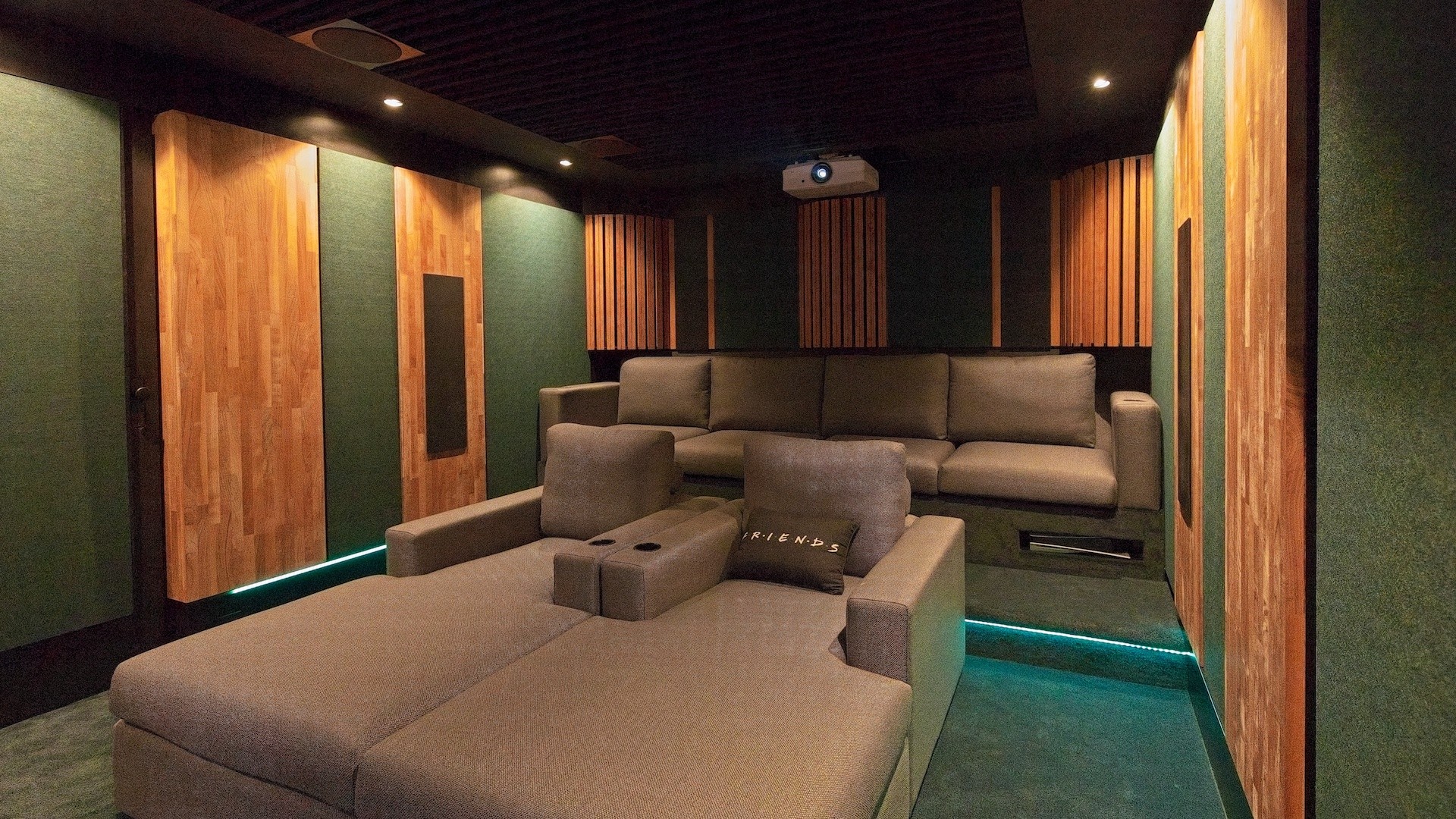

In de vier hoeken een Esperio CurveDiffuser, aan de zijwanden vooraan een Esperio PanelDiffuser en verder een combinatie van Esperio PanelAbsorbers en PanelReflectors. De houten reflectors bevatten tegelijk de wandspeakers van het surround systeem.

Plafond

Aan het plafond is door de eigenaar eerst een koof gemaakt, waar Led-spots en kabels in verwerkt zijn. Centraal hangt een akoestisch plafond Het akoestisch effect van dit type plafond is het dempen van ongewenste reflecties via een afwisseling van absorptie en reflectie. Deze afwisseling draagt bij tot extra ruimtelijkheid en laat het plafond hoger klinken dan het in werkelijkheid is.

Opbouw en afmontage door eigenaar zelf gedaan

De opbouw van de wanden, plafond, podest en het plaatsen van de audio/video apparatuur heeft de eigenaar zelf gedaan.

Hier hebben wij geadviseerd hoe je dat doet, met praktijkervaring en foto's van andere projecten.

Resultaat

Na de montage van alle panelen, de projector en het surround systeem hebben wij een akoestische controlemeting gedaan.

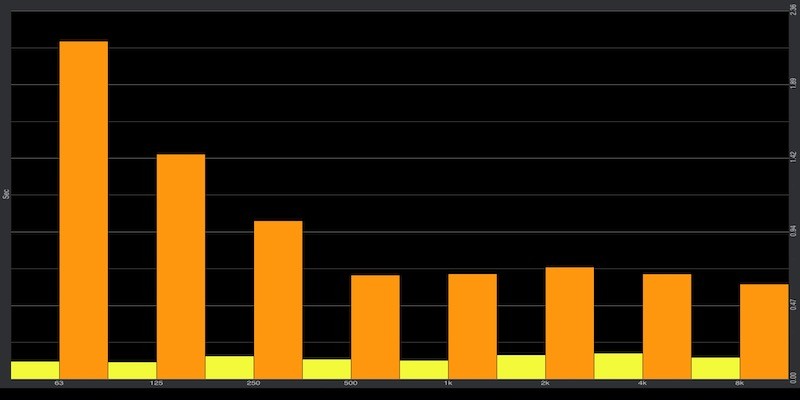

De nulmeting in de onbehandelde ruimte (oranje) laat veel te lange nagalmtijden zien, die tevens ongelijkmatig verdeeld zijn tussen lage tonen (links) en midden/hoge tonen (rechts). De gele balken zijn van de controlemeting in de ingerichte kamer. Hier zijn de nagalmtijden van laag tot hoog gelijkmatig en met gemiddeld 0,25 sec. op ideaal niveau voor deze home cinema.

Het resultaat is een zeer goede akoestiek met een optimale toonbalans van lage, midden en hoge tonen en een frisse, ruimtelijke weergave, dankzij de combinatie van absorbers en diffusers. De gemiddelde RT60 galmtijd is 0,25 sec over een breed frequentiebereik. Dit geeft een ideale akoestiek voor home cinema. De ruimte is nu rustig en akoestisch gebalanceerd met een goede geluidsbeleving op iedere plek.

De geluidsweergave daarmee zo goed dat je geheel opgaat in de film of het concert: een plek om "de buitenwereld te vergeten".

Samenwerking

Een geslaagd home cinema project, gerealiseerd in goede samenwerking met alle partijen.

De akoestiek en de surround apparatuur zijn optimaal op elkaar afgestemd. De audioapparatuur is geleverd en door The Hifi Studio Numer One. Zij zorgden tevens voor de installatie van projector en scherm.
